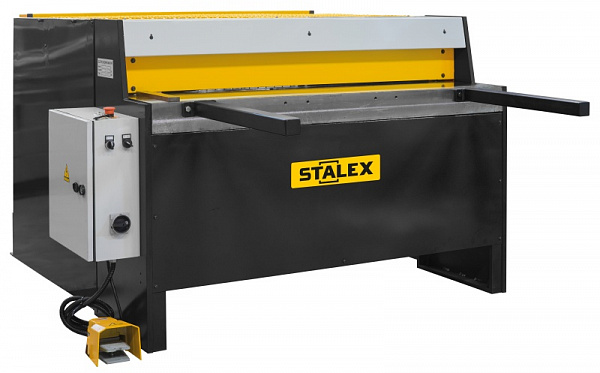

Гильотина электромеханическая Stalex Q11-3x1250

Характеристики гильотины Stalex Q11-3x1250

Гильотина электромеханическая Stalex Q11-3x1250 предназначена для резки металлического листа и тонких пластин. Максимальная рабочая длина составляет 1250 мм. Мощность двигателя - 3 кВт. Габариты оборудования - 1840x1030x1350 мм. Масса - 980 кг.

• мощность двигателя 3 кВт;
• габариты 1840x1030x1350 мм;
• масса 980 кг;
• максимальная рабочая длина 1250 мм.

Конструкция и принцип работы

Станок оборудован понижающим приводом. Малое колесо цепной передачи на моторе с регулируемой скоростью вращает большое колесо и эксцентриситетное соединение. Корпус, верхний нож, рабочий стол и другие части выполнены из сварной стали для обеспечения надежности.

Режущие ножи имеют две рабочие кромки, что продлевает срок службы до шлифовки. Прижим листа происходит автоматически перед резкой. Задний упор регулируется вручную с точностью, позволяя задавать ширину резки. Рабочий ход определяется кривошипно-шатунным механизмом без регулировки.

Настройка режущей кромки

Для увеличения ширины режущей кромки открутите винт 1 и гайку 3, закрутите гайку 4 к болту 5. Для уменьшения открутите винт 1 и гайку 4, закрутите гайку 3 к болту 2. Проверьте зазор щупом, затяните крепления и убедитесь в соответствии толщины пластины.

Особенности эксплуатации

Механический задний упор оснащен счетчиком длины. Зазор между ножами регулируется просто и быстро. Верхний и нижний ножы заточены с двух сторон. Ножная педаль обеспечивает управление: разовый или автоматический режим резки.

• предварительный прижим материала с резиновой вставкой;
• расстояние от заднего упора до линии реза (съемный упор) - 630 мм;
• ширина рабочего стола - 400 мм;
• длина передних удлинителей - 590 мм;
• количество передних удлинителей для 1250 мм - 2 шт., для 2050 мм - 3 шт.;
• места установки удлинителей: 4 положения для 1250 мм, 5 для 2050 мм;
• боковой упор для фиксации листа под 90 градусов;
• освещение рабочего стола.

Электрошкаф включает кнопку аварийного выключения, переключатель включения станка и переключатель режимов резки. Система защиты обеспечивает отключение при необходимости. Оборудование применяется в автомобильной, кораблестроительной отраслях и строительстве.

ООО «Торговый Дом Инвента» поставляет гильотину Stalex Q11-3x1250 с сертификатами. Мы обеспечиваем подбор оборудования под требования, логистику по России, пусконаладочные работы и соблюдение сроков. Свяжитесь с нами для заказа и оптимизации производственных процессов.
