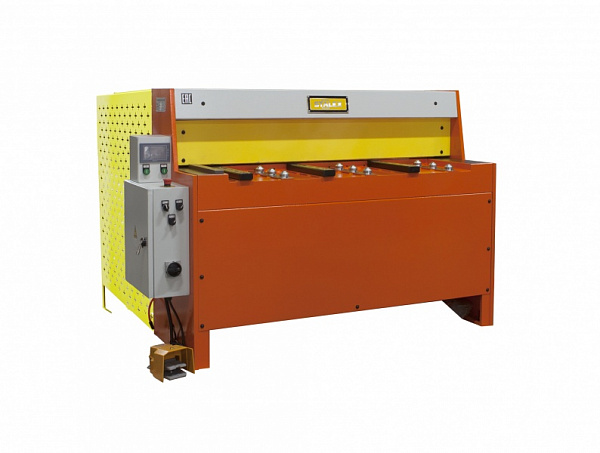

Гильотина электромеханическая STALEX Q11-4х1300NC

Основные характеристики гильотины STALEX Q11-4х1300NC

Станок предназначен для резки кровельного металла, алюминия, меди, латуни и пластика. Максимальная рабочая длина составляет 1300 мм. Мощность двигателя - 4 кВт. Габариты - 1910x1160x1450 мм. Масса - 1355/1475 кг.

Технические параметры

• максимальная рабочая длина - 1300 мм;
• мощность двигателя - 4 кВт;
• габариты - 1910x1160x1450 мм;
• масса - 1355/1475 кг;
• скорость резки - до 30 циклов в минуту в зависимости от толщины и материала.

Конструкция и механизм резки

Кривошипно-шатунный механизм обеспечивает высокую скорость работы. Ножи изготовлены из инструментальной легированной стали 9CrSi с твёрдостью 56-60 HRC. Толщина ножа - 12 мм. Верхний и нижний ножы имеют по 2 режущие кромки с двусторонней заточкой. Зазор между ножами регулируется просто и быстро. Рабочий ход не регулируется и ограничен механизмом. Предварительная система прижима материала оснащена резиновым уплотнением.

Особенности ножей и прижима

• материал ножей - 9CrSi (аналог 9ХС);
• твёрдость - 56-60 HRC;
• количество режущих кромок - 2 на каждом ноже;
• толщина ножа - 12 мм;
• двусторонняя заточка для продления срока службы.

Система управления и безопасности

Работа осуществляется через PLC-контроллер для промышленного производства. Цифровая система управления включает NC-дисплей. Счётчик количества резов отображается на дисплее. Задняя защита оснащена блокировкой. Подсвечиваемая рабочая зона улучшает видимость. Переносная ножная педаль позволяет управлять станком мобильно.

Управление и упоры

• plc-контроллер для ввода сигналов датчиков и вывода на механизмы;
• моторизированный задний упор с ручной тонкой настройкой;
• длина хода заднего упора - 630 мм;
• отображение позиции упора на nc-дисплее;
• ширина рабочего стола до линии реза - 395 мм;
• длина передних удлинителей - 600 мм включая стол.

Рабочий стол и опоры

Линейный рабочий стол оснащён шариковыми опорами для удобной подачи листа. Пневматическая система поддержки листа облегчает процесс. Боковой упор фиксирует лист под углом 90°. Ширина стола до линии реза - 395 мм, что ограничивает глубину подачи.

Элементы поддержки

• пневматическая опора для листа;
• шариковые опоры на столе;
• боковой упор для 90°;
• подсвечиваемая зона резки.

Комплектация станка

В комплект входят электрошкаф, узел регулировки зазора между ножами с стопорами, моторизированный задний упор с nc-дисплеем, задняя защита с блокировкой, предварительная система прижима с резиновым уплотнением, счётчик резов, упор для листа 90°, пневматическая опора, ножная педаль, линейный стол с шариковыми опорами.

ООО «Торговый Дом Инвента» поставляет гильотину STALEX Q11-4х1300NC с сертификатами и гарантией. Закажите оборудование для оптимизации производства: мы подберём решение под ваши нужды, обеспечим доставку в любой регион России и запуск. Свяжитесь с нами для расчёта стоимости и сроков поставки.
