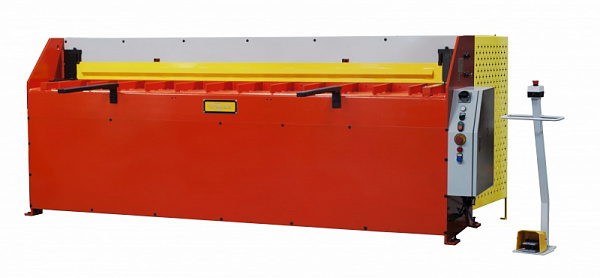

Гильотина гидравлическая STALEX HQ01-1.6x2500B

Технические характеристики

Гидравлическая гильотина STALEX HQ01-1.6x2500B предназначена для резки металлических пластин толщиной до 1.6 мм. Максимальная рабочая длина реза составляет 2500 мм. Мощность двигателя равна 2.2 кВт. Габариты станка - 3140x990x1420 мм. Масса оборудования - 1340 кг.

Конструкция и элементы

Рама станка, рама верхнего лезвия и рабочий стол изготовлены из сваренных стальных пластин. Это обеспечивает прочность конструкции. Станок оснащен гидравлическим приводом для плавного хода. Основные компоненты включают масляный бак с термометром и уровнем, гидрораспределитель, гидрорегулятор давления, насос, электромагнитный клапан и два гидроцилиндра.

Система регулировки

Регулировка зазора между лезвиями проводится с двух сторон. Для толщины реза 1.6 мм зазор устанавливается в диапазоне 0.03-0.08 мм. Регулировка прогиба верхней балки ножа выполняется механически. Рабочий ход ножа ограничивается двумя концевиками: один регулирует движение вниз, другой - вверх.

Функциональные особенности

Гидравлическое управление обеспечивает быструю и эффективную резку листа. Предварительный прижим материала происходит перед резкой. Четыре позиции для двух передних удлинителей поддержки листа к рабочему столу - по 400 мм. Переносная ножная педаль позволяет управлять гильотиной во время подачи листа.

• механическая регулировка заднего упора для точной повторяемости;
• расстояние от заднего упора до линии реза с съёмным упором - 800 мм;
• направляющие заднего упора оснащены мерными линейками.

Управление и режимы

Блок управления включает электрические компоненты. Переключатель позволяет выбрать режим резки при нажатии ножной педали: разовый или автоматический. Станок применяется в обработке металлических пластин, изготовлении электрического оборудования и автомобильной отрасли.

Рекомендации по эксплуатации

Уровень масла в баке поддерживается в верхней части указателя. После первых запусков проверяется возврат масла после цикла. Работа при низком уровне масла или без масла запрещена. Замена масла требуется после 100 часов работы, затем ежегодно (примерно 1500 часов). В летний период используется гидравлическое масло вязкостью 46, в зимний - 32.

Для заказа гидравлической гильотины STALEX HQ01-1.6x2500B обратитесь в ООО «Торговый Дом Инвента». Мы обеспечиваем поставки оборудования с сертификатами, подбор под требования, пусконаладочные работы и доставку по России. Свяжитесь с специалистами для расчета условий и сроков.
