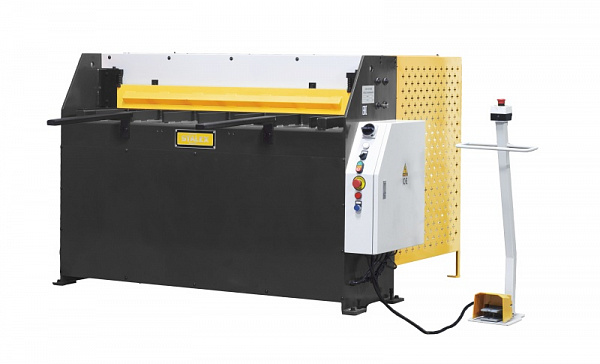

Гильотина гидравлическая STALEX HQ01-2x1320B

Характеристики гильотины STALEX HQ01-2x1320B

Гидравлическая гильотина STALEX HQ01-2x1320B предназначена для резки металлических пластин. Максимальная рабочая длина составляет 1320 мм. Мощность двигателя - 1.5 кВт. Габариты машины - 1900x650x1300 мм. Масса - 710 кг. Станок применяется в производстве электрического оборудования и автомобильной отрасли.

Конструкция и привод

Рама станка, рама верхнего лезвия и рабочий стол изготовлены из сваренных стальных пластин. Гидравлический привод обеспечивает плавный ход ножа. В состав гидросистемы входят масляный бак с термометром и уровнем, гидрораспределитель, гидрорегулятор давления, насос, электромагнитный клапан и два гидроцилиндра.

Особенности эксплуатации

Гидравлическое управление позволяет проводить быструю и эффективную резку листа. Предварительный прижим материала происходит перед резкой. Рабочий ход ножа регулируется двумя концевиками: один ограничивает движение вниз, другой - вверх. Регулировка прогиба верхней балки ножа и зазора между лезвиями осуществляется с двух сторон. Зазор между верхним и нижним лезвиями для максимальной толщины реза 2.0 мм устанавливается в диапазоне 0.05-0.1 мм.

• четыре позиции для двух передних удлинителей поддержки листа длиной 400 мм;
• переносная ножная педаль для мобильного управления во время подачи листа;
• механическая регулировка заднего упора для точной повторяемости, расстояние от упора до линии реза - 800 мм;
• направляющие заднего упора оснащены мерными линейками;
• блок управления с переключателем на разовый и автоматический режимы резки.

Требования к гидравлическому маслу

Уровень масла в баке поддерживается в верхней части указателя. После первых 100 часов работы масло заменяется, затем ежегодно (примерно 1500 рабочих часов). В летний период при высокой температуре используется гидравлическое масло класса вязкости 46. В зимний период при низкой температуре - класс 32. Работа при низком уровне масла или без масла запрещена. Необходимо проверять возврат масла после цикла.

Преимущества для производства

Компактная конструкция обеспечивает безопасность и надежность. Станок подходит для обработки пластин толщиной до 2.0 мм. Регулируемые элементы позволяют адаптировать машину под разные задачи. Электрические компоненты интегрированы в блок управления для удобства оператора.

ООО «Торговый Дом Инвента» поставляет гильотину STALEX HQ01-2x1320B с сертификатами и пуско-наладочными работами. Закажите оборудование для оптимизации процессов на вашем предприятии. Мы обеспечим подбор под ваши нужды, доставку в любой регион России и соблюдение сроков. Свяжитесь с нами для консультации и расчета стоимости.
