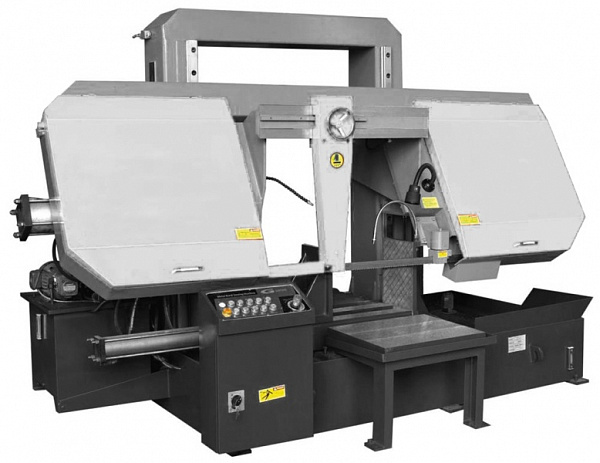

Гидравлический ленточнопильный колонный станок Stalex SBS-650

Stalex SBS-650

Модель Stalex SBS-650 является гидравлическим ленточнопильным станком колонного двухстоечного типа. Полуавтоматический ленточнопильный станок предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны), по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза. Пильная рама представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы:

• угол пиления заготовок 90°;
• движение рамы – автоматическое;
• регулировка движения рамы – гидравлическое бесступенчатое;
• точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин;
• регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
• тиски гидравлические;
• скорость вращения полотна – 10-65 м/мин (инвертор);
• пульт станка.

В стандартную комплектацию входит:

• ленточное полотно 41x1,3x6860 мм, установленное на станке;
• руководство;
• механическая дисковая щётка;
• лампа для освещения зоны резки;
• гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна);
• вспомогательный пластинчатый стол для выгрузки заготовок;
• механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации);
• набор инструментов.

Дополнительные сведения и элементы:

• дисковая щётка (работает от движения режущего полотна);
• гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна);
• вспомогательный пластинчатый стол для выгрузки заготовок (в стандартной комплектации);
• механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации);
• набор инструментов:
  • крестовая отвертка (75 x 5);
  • шлицевая отвертка (75 x 5);
  • шестигранный торцевой ключ;
  • ключ открытый (12-14, 22-24);
  • разводной ключ.

Набор инструмента может быть изменён в зависимости от поставки.
