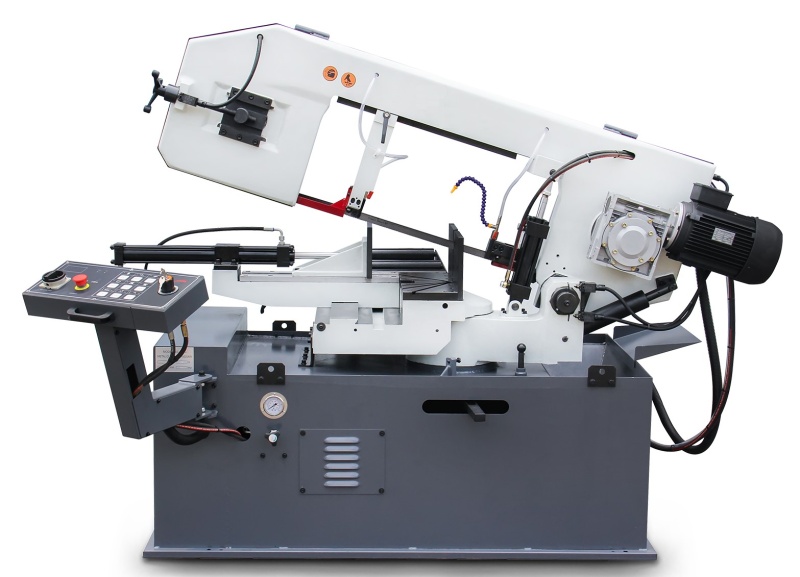

Гидравлический ленточнопильный станок Stalex BS-460G-JC

Stalex BS-460G-JC

Модель Stalex BS-460G-JC – это обновлённая модель на базе популярного полуавтоматического консольного станка Stalex BS-460G, отличающаяся новым дизайном, выносным пультом управления и новой системой ввода данных.

Технические особенности и элементы управления:

• компактные и гибкие сенсорные клавиши;
• новый дизайн консольная выносная панель;
• скорость двигателя – 40/80 м/мин;
• мощность двигателя - 1,5/2,2 кВт;
• размер полотна – 27х0,9 мм, длина 3960 мм.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольную заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы:

• регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°;
• опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• станок управляется трёхфазным двигателем, с термозащитой электродвигателя;
• предохранительный концевик на кожухе маховика и концевик (под трёхлучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае, если лента повреждена);
• точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• термозащита электродвигателя;
• система смазки и охлаждения полотна;
• тиски гидравлические с возможностью быстрого зажима заготовок;
• станок имеет червячную передачу редуктора;
• дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна.

Процесс пиления и дополнительные элементы:

• точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
• регулировка угла поворота вдоль шкалы;
• регулируемая подача СОЖ в зону резания;
• дополнительный прижим для пакетной резки для BS-460G (прижим для пакетной резки является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек);
• прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°;
• в середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° до +60°;
• подвижная направляющая и зубчатый блок, с твёрдосплавными пластинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления;
• гибкая трубка СОЖ с регулятором напора;
• механическое натяжение полотна + датчик контроля (на обрыв полотна);
• зубчатый привод;
• датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение;
• гидростанция;
• регулировка гидравлических тисков, отвечает за усилие зажатия тисков;
• предохранительный датчик при снятии заднего кожуха рамы.
