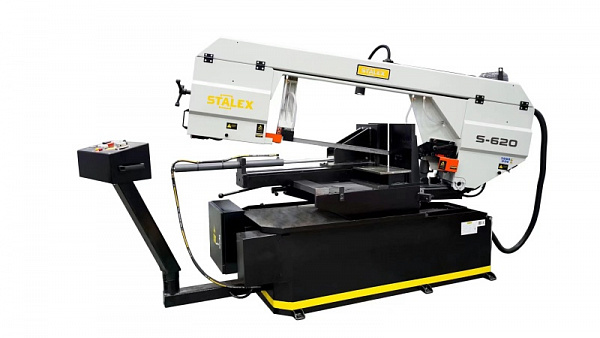

Гидравлический ленточнопильный станок Stalex S-620

Stalex S-620

Модель Stalex S-620 является гидравлическим ленточнопильным станком консольного типа.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Гидравлические тиски раздвигаются на 620 мм, что позволяет пилить прямоугольную заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы и характеристики:

• регулировка угла поворота рамы вдоль шкалы от -60° и -45° до +45° и +60° градусов, с шагом 1°;
• опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• станок управляется трёхфазным двигателем, с инвертором, позволяющим пилить в диапазоне 20–90 м/мин;
• точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• термозащита электродвигателя;
• система смазки и охлаждения полотна;
• тиски гидравлические с возможностью быстрого зажима заготовок;
• станок имеет червячную передачу редуктора;
• лампа освещения;
• дисковая щётка для очистки полотна от стружки, приводимая движением от движения шкива.

Ленточное полотно:

• движение ленты осуществляется через мотор-редуктор в диапазоне 20–90 м/мин.

Процесс пиления:

• точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
• регулировка угла поворота вдоль шкалы;
• механическое натяжение полотна + датчик контроля.
