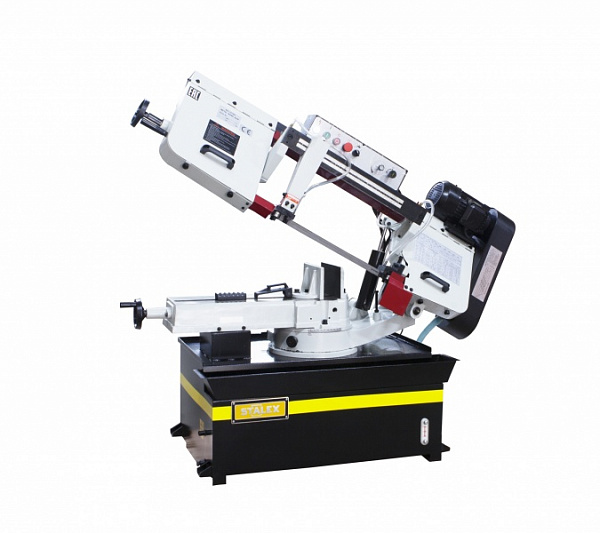

Станок ленточнопильный с гидроразгрузкой Stalex BS-1018R

Stalex BS-1018R

На станках Stalex с гидроразгрузкой процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Подъём рамы осуществляется оператором вручную.

Станок Stalex BS-1018R разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Конструкция позволяет делать максимальные распилы полых заготовок (труб) диаметром до 254 мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27 мм позволяет пилить с высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Данная модель находит широкое применение благодаря максимальной загрузки станка (максимальная ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости). Модель Stalex BS-1018R реализует все преимущества ленточнопильных станков.

Особенности:

• возможность поворота 0…+45°, удобный поворотный механизм рамы;
• подвижные направляющие с твердосплавными пластинками;
• скорость вращения пилы, фиксированная 26, 50, 73, 95 м/мин;
• ручное натяжение ленты;
• тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации;
• гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза;
• помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок;
• пила ленточная квалитет М42 в комплектации (для запуска и начала работы).

Дополнительные элементы:

• пульт + направляющие станка;
• шкала направляющих + две гибкие трубки СОЖ;
• градусная линейка для установки необходимого положения заготовки;
• фиксатор для удобной установки рамы на 0°; 15°; 30°; 45°;
• зажимной рычаг с обратной стороны тисков, для поворота рамы на любой угол от 0° до 45° в соответствии с положением, согласно градусной линейки станка;
• таблица скорости резания и подбора шага зубьев;
• механическая дисковая щётка (приводимая в движение от движения полотна);
• зубчатый блок, с твёрдосплавными пластинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления;
• подвижная направляющая и зубчатый блок, с твёрдосплавными пластинами и подшипниками для выпрямления полотна;
• механическое натяжение полотна;
• привод - клиноременная передача;
• датчик выключения станка в нижнем положении пильной рамы;
• шкив станка и предохранительный датчик при поднятой крышке рамы;
• гидравлический демпфер, регулирующий и снижающий скорость опускания рамы;
• съёмный сливной бачок;
• при снятии бачка с тумбы станка – под бачком находится полость для хранения (при транспортировке) ограничителя подачи листа;
• поворот рамы под углом 45°.
