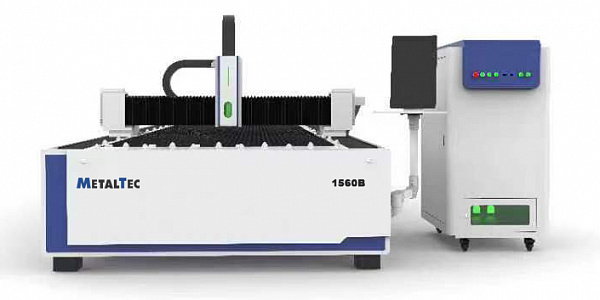

MetalTec 1560B (6000 Вт) оптоволоконный лазерный станок для резки металла
Нет в наличии
5 180 000 руб. /
502 500 руб.
--931%
-4 677 500 руб.

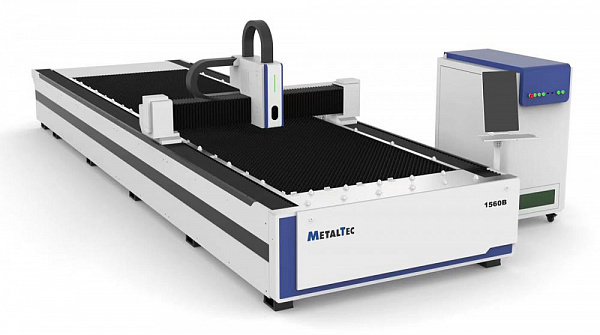

MetalTec 1560B (6000 Вт) оптоволоконный лазерный станок для резки металла
Описание
Характеристики
Характеристики
Конструктивные особенности
Видео
Лизинг
НАЗНАЧЕНИЕ: Лазерный станок MetalTec 1560 B (6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий. ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ: Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа. СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ: Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д. ОСОБЕННОСТИ СТАНКА: Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется. ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
Технические характеристики
- Модель1560B
- Рабочая зона (X x Y), мм1530 x 6050
- Вид охлажденияЧиллер HUA KU (Китай)
- Направляющие по осям X, Y, ZЛинейные направляющие повышенной жесткости HIWIN (Тайвань) (квадратного сечения)
- Передача по осям X, YДвухприводные зубчатыe рейки YYC (Тайвань)
- Передача по оси ZШарико-винтовая пара TBI (Тайвань)
- РедукторNIDEC-SHIMPO (Япония)
- Датчик высотыАвтоматический
- Пневматические элементыSMC (Япония)
- ЭлектрокомпонентыOMRON (Япония) / SCHNEIDER (Франция)
- Система управленияCYPCUT
- Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
- СмазкаЦентрализованная система смазки
- Ускорениедо 1 G
- Точность позиционирования, мм±0,03
- Точность повторного позиционирования, мм±0,02
- Напряжение, В380
Лазер:
- Тип лазераОптоволоконный лазер
- Режущая головаBLT 421 (Автофокус)
- Производитель лазераRaycus
- Мощность лазера, Вт6000
- Длина волны лазера, мм1070
- Срок работы лазера, ч100 000
- Гарантия на лазерный источник2 года
- Гарантия на станок2 года
Двигатели:
- Двигатель по оси XСерводвигатель FUJI (Япония) 1,8 кВт
- Двигатель по оси YСерводвигатель FUJI (Япония) 1,3 кВт
- Двигатель по оси Z, кВтСерводвигатель FUJI (Япония) 0,75 кВт
Резка:
- Максимальная скорость резки, м/мин50
- Максимальная скорость холостого хода, м/мин110
- Минимальная ширина резки, мм0,12
Габаритные размеры:
- Длина, мм7100
- Ширина, мм2250
- Высота, мм1700
- Вес, кг4500
Конструктивные особенности
.jpg) | ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
.jpg) | ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
.jpg) | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
.jpg) | ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
.jpg) | КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
.jpg) | ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора:
|
.jpg) | ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов. |
 | ЛАЗЕРНАЯ ГОЛОВКА BLT421 Станок оснащён лазерной головкой BLT421, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
.jpg) | ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
|
.jpg) | ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
.jpg) | КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
.jpg) | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
.jpg) | ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
.jpg) | УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
.jpg) | СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети. |
Сотрудничество со всеми лизинговыми компаниями на территории России (а также, Беларуси и Казахстана), позволяет предложить нашим клиентам оптимальный выбор условий финансирования:
- Тип предприятия: любая организационно – правовая форма (ООО, ОАО, ИП и т. д.)
- Первоначальный взнос: от 10% до 50%
- Срок: от 12 месяцев до 60 месяцев
- Удорожание: от 5%
- Сумма финансирования: от 350 000 руб
- Ежемесячные платежи: равномерные, неравномерные, сезонные (по желанию клиента)
- Пакет документов: варьируется в зависимости от организационно-правовой формы предприятия клиента, лизинговой программы, региона, суммы проекта, и дополнительных возможностей и пожеланий клиента.
- Срок рассмотрения: 3-7 дней
- География: вся территория РФ
- Валюта: рубли, доллары, евро (по желанию клиента)
